3S 3D GRADİYOMETRE / DELTA PULSE 3S
ÜRÜN KULLANMA TALİMATI
Teknoloji Ekibi 3S 3D Gradiometre, Pulse Induction (PI) metal arama sistemi ile 3D yeraltı görüntüleme/gradiometre kullanımını bir arada sunan bir sistemdir. Üretici ürün açıklamasında 32 cm başlıkla yüzeysel arama, 1×1 m kare veya uçurtma başlıkla derin arama ve harici gradiometre ile 3D tarama seçeneklerini belirtmektedir. Teknoloji Ekibi

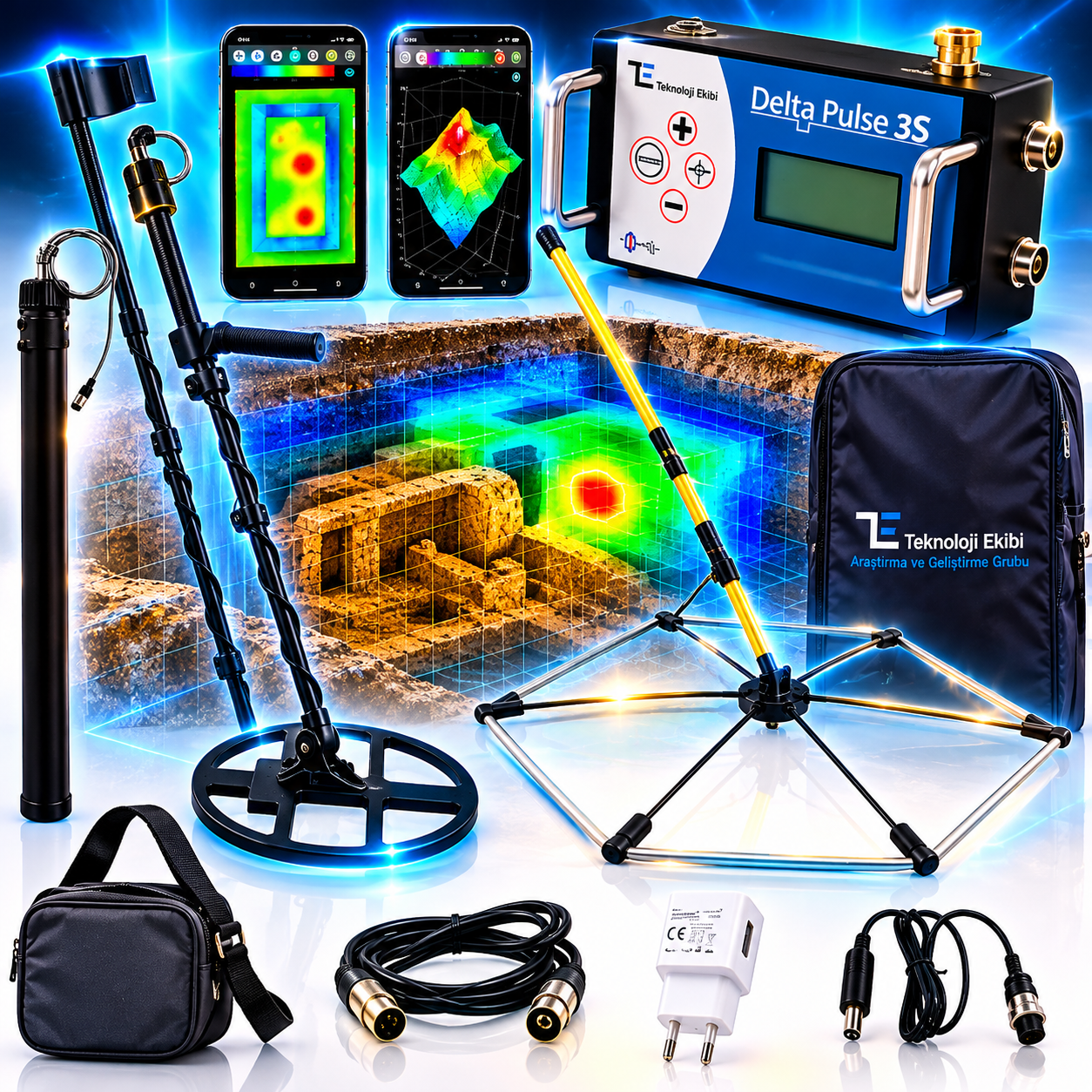

1. KUTU İÇERİĞİ
Setin varyantına göre aşağıdaki ekipmanlar bulunabilir:
- Delta Pulse 3S / 3S ana ünite
- Dedektör kolu ve arama başlığı
- 32 cm başlık
- 1×1 m kare başlık veya katlanabilir uçurtma başlık
- Gradiometre sensörü
- Bağlantı kabloları
- Şarj adaptörü

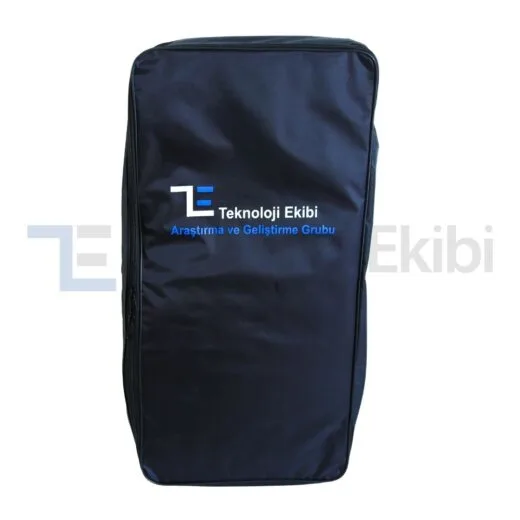

- Taşıma çantası
- Kulaklık / ilgili aksesuarlar
- 3D görüntüleme için tablet veya telefon bağlantısı
Not: Tablet cihazı standart sete dahil olmayabilir; ürün sayfasında da tabletin dahil olmadığı belirtilmektedir. Teknoloji Ekibi
2. İLK KULLANIM ÖNCESİ
A. Bataryayı şarj edin
- Cihazı kullanmadan önce bataryanın yeterli seviyede olduğundan emin olun.
- Şarj adaptörünü uygun bağlantı noktasına takın.
- Şarj tamamlandıktan sonra cihazı kullanıma hazırlayın.
- Kabloları takıp çıkarırken cihazın kapalı olması tavsiye edilir.
B. Başlığı bağlayın
- Kullanacağınız başlığı seçin.
- Başlık bağlantısını ana üniteye bağlayın.
- Kabloyu dolaşmayacak ve arazi sırasında çekilmeyecek şekilde sabitleyin.
- Başlığın zemine paralel olduğundan emin olun.
3. CİHAZI AÇMA
- Başlığı metal eşyalardan mümkün olduğunca uzak ve zemine paralel tutun.
- TUNE / AYAR düğmesini kullanarak cihazı başlatın.
- Cihazın açılış sürecinin tamamlanmasını bekleyin.
- Sistem hazır olduğunda başlığı zemine paralel tutarak Tune düğmesine basın.
- Toprak ayarından sonra aramaya başlayabilirsiniz.
Delta Pulse 3S kullanım kılavuzu, açılış ve başlangıç ayarında başlığın zemine paralel tutulmasını ve Tune düğmesinin kullanılmasını tarif etmektedir. Manuals+
4. TOPRAK AYARI
Toprak ayarı, cihazın zemin koşullarından kaynaklanan istenmeyen etkileri azaltmasına yardımcı olur.
Uygulama:
- Başlığı zemine paralel tutun.
- Yakınınızda büyük metal nesne olmadığından emin olun.
- TUNE düğmesine basın.
- Cihazın otomatik ayarını tamamlamasını bekleyin.
- Sinyal kararlı hale geldiğinde aramaya başlayın.
Üretici, 3S 3D Gradiometre için tek tuşla toprak ayarı özelliğini özellikle vurgulamaktadır. Teknoloji Ekibi
5. 32 CM BAŞLIK İLE ARAMA
32 cm başlık daha küçük hedeflere yönelik yüzeysel/standart aramalarda kullanılabilir. Üretici de 32 cm ve 45 cm başlıkları küçük metal algılamalarında kullanılan seçenekler arasında belirtmektedir. Teknoloji Ekibi
Arama tekniği:
- Başlığı zemine paralel tutun.
- Çok hızlı hareket ettirmeyin.
- Sağdan sola ve soldan sağa düzenli süpürme yapın.
- Şüpheli sinyal aldığınız bölgeden farklı yönlerde tekrar geçin.
- Sinyal aynı noktada tekrar ediyorsa hedefi daha hassas şekilde merkezleyin.
6. 1×1 METRE KARE / UÇURTMA BAŞLIK
Büyük başlıklar daha geniş alanların ve büyük hedeflerin araştırılmasına yönelik kullanılabilir.
Tarama sırasında:
- Başlığı düzgün şekilde kurun.
- Bağlantıları kontrol edin.
- Başlığı mümkün olduğunca zemine paralel tutun.
- Belirli bir tarama yönü oluşturun.
- Aynı alanı ikinci bir yönden tekrar tarayarak sonucu karşılaştırın.
Üretici ürün açıklamasında 1×1 metre kare ve katlanabilir uçurtma başlıkları derin arama seçenekleri olarak listelenmektedir. Teknoloji Ekibi
7. METAL AYRIMI
Cihazın varyantına ve çalışma moduna bağlı olarak sesli ayrım/metal ayrımı özelliği bulunabilir. Üretici, 3S 3D Gradiometre’de Pulse Induction sistemleri için metal ayrımı ve sesli ayrım modundan bahsetmektedir. Teknoloji Ekibi
Önemli: Metal ayrımı kesin olarak “altın”, “gümüş”, “bakır” şeklinde kimlik tespiti anlamına gelmez. Bir sinyalin değerlendirilmesinde zemin, hedefin boyutu, şekli, derinliği ve çevresindeki metaller etkili olabilir.
8. GRADİYOMETRE İLE 3D TARAMA
Gradiometre sistemi, ölçüm alınan alanın manyetik farklılıklarını kullanarak bilgisayar/tablet yazılımında görsel bir harita oluşturmak için kullanılabilir.
Tarama öncesi
- Sensör bağlantısını yapın.
- Tablet/telefon veya uyumlu bilgisayarı hazırlayın.
- İlgili 3D görüntüleme yazılımını açın.
- Bluetooth bağlantısı kullanılan varyantlarda bağlantıyı gerçekleştirin.
- Tarama alanını belirleyin.
Alan taraması
- Alanın uzunluk ve genişliğini belirleyin.
- Düzenli tarama çizgileri oluşturun.
- Sensörü aynı yükseklikte ve mümkün olduğunca düzgün taşıyın.
- Her çizgiyi belirli bir aralıkla takip edin.
- Ölçümleri yazılıma aktarın.
- Oluşan 2D/3D grafiği inceleyin.
Kullanım kılavuzu materyalinde 3D kullanımının dedektörle yapılan 3D çekimler ve gradiometreyle yapılan 3D çekimler olarak ayrı ele alındığı; gradiometre taramasında alan ölçüleri ile örnekleme yollarının yazılımda tanımlandığı belirtilmektedir. Scribd
9. 3D GÖRÜNTÜYÜ DEĞERLENDİRME
3D görüntüde görülen renk değişimleri tek başına kesin bir hedef teşhisi değildir.
Örneğin:
- Kırmızı/sarı bölgeler → daha güçlü/anormal ölçüm
- Yeşil bölgeler → orta seviyedeki ölçüm
- Mavi bölgeler → daha düşük ölçüm
Ancak renklerin anlamı kullanılan yazılımın ölçeklendirmesine göre değişebilir.
En doğru yöntem: Aynı bölgeyi farklı yönden tekrar taramak ve anomaliyi tekrarlanabilir şekilde görmek.
10. DAHA SAĞLIKLI TARAMA İÇİN
✅ Başlığı/sensörü aynı yükseklikte tutun.
✅ Ölçüm çizgilerini düzenli aralıklarla oluşturun.
✅ Tarama hızını mümkün olduğunca sabit tutun.
✅ Büyük metal eşyaları ölçüm alanından uzaklaştırın.
✅ Şüpheli bölgeleri ikinci kez tarayın.
✅ Farklı yönden kontrol taraması yapın.
✅ Cihazı kullanmadan önce bağlantıları kontrol edin.
❌ Sensörü kablolardan çekmeyin.
❌ Islak bağlantıları enerji altında takıp çıkarmayın.
❌ Cihazı gereksiz yere darbeye maruz bırakmayın.
❌ Tek bir renkli 3D görüntüyü kesin hedef teşhisi olarak değerlendirmeyin.
11. BAKIM VE MUHAFAZA
Kullanımdan sonra:
- Cihazı kapatın.
- Başlığı ve sensörleri temizleyin.
- Kabloları kontrol edin.
- Bağlantı noktalarını kuru tutun.
- Bataryayı uygun seviyede bırakın.
- Ekipmanları taşıma çantasına yerleştirin.
- Kuru ve aşırı sıcak olmayan bir yerde muhafaza edin.
⚠️ ÖNEMLİ YASAL UYARI
Dedektör kullanımı, kazı yapılması ve kültür varlığı niteliğindeki alanlarda arama Türkiye’deki mevzuata tabidir. Özellikle sit alanları, tescilli taşınmaz kültür varlıkları ve mezarlıklar gibi alanlarda izinsiz arama/kazı yapılmamalıdır; kullanım kılavuzu materyalinde de define aramasıyla ilgili 2863 sayılı Kanun kapsamındaki yasal yükümlülüklere dikkat çekilmektedir. Scribd
Bu cihazla alınan sinyal veya 3D görüntü, tek başına yer altında altın, define, oda, mezar veya başka bir yapı bulunduğunu kanıtlamaz.
