Açıklama
MINELAB X-TERRA VOYAGER TACTICAL
Ürün Kullanım Talimatı
Model: X-TERRA Voyager Tactical
Ürün Türü: Metal / define dedektörü
Çalışma frekansı: 5.82 kHz
Arama başlığı: 11″ × 8.5″ DD
Hedef ID: 0–99
Ağırlık: Yaklaşık 1.3 kg
Güç: 2 × 9V alkalin pil
Not: Aşağıdaki kullanım kılavuzu, verdiğiniz ürün bilgileri esas alınarak hazırlanmıştır. Cihazın güncel üretici kılavuzundaki menü adları veya teknik değerler farklıysa üretici kılavuzu esas alınmalıdır.
1. Cihazı Kullanıma Hazırlama
1.1 Arama başlığını takma
- Arama başlığını şaftın alt kısmına yerleştirin.
- Bağlantı vidasını ve somununu takın.
- Başlığı hareket etmeyecek ancak zarar görmeyecek şekilde sıkın.
- Başlık kablosunu şaft boyunca düzgün şekilde sarın.
- Kabloyu kontrol ünitesindeki bağlantı girişine takın.
Dikkat: Kabloyu aşırı gergin bırakmayın ve bağlantı soketini zorlamayın.
1.2 Şaft ayarı
Şaft uzunluğunu kullanıcı boyuna göre ayarlayın.
- Önerilen kullanım aralığı: 72–140 cm
- Arama başlığı yere paralel durmalıdır.
- Arama sırasında başlığı yerden yaklaşık 2–5 cm yükseklikte ve mümkün olduğunca paralel hareket ettirin.
1.3 Pil takma
Cihaz için 2 adet 9V alkalin pil kullanın.
- Pil bölmesini açın.
- Pilleri kutuplarına dikkat ederek yerleştirin.
- Pil kapağını kapatın.
- Cihazı açarak ekranı kontrol edin.
Uzun süre kullanılmayacaksa pilleri cihazdan çıkarmanız önerilir.
2. Cihazı Açma
Cihazı açtıktan sonra arama yapacağınız zeminde birkaç saniye bekleyin.
Başlangıçta:
- Hassasiyeti orta seviyede tutun.
- Uygun arama modunu seçin.
- Başlığın yakınında metal eşya bulunmamasına dikkat edin.
Cihaz düzensiz veya sürekli sinyal veriyorsa hassasiyeti azaltın ve başlık bağlantısını kontrol edin.
3. Arama Modları
ALL METAL – Tüm Metaller
Bu modda cihaz metal ayrımı yapmadan metal hedeflere tepki verir.
Kullanım amacı:
- Genel arazi taraması
- Metal yoğunluğunun fazla olduğu alanların araştırılması
- Hedeflerin kaçırılmaması gereken durumlar
Başlangıç seviyesinde cihazı tanımak için kullanılabilecek en basit modlardan biridir.
JEWELRY – Takı Modu
Takı ve benzeri hedeflere odaklanmak için kullanılan ayrım modudur.
Demir içeren bazı hedeflerin elenmesine yardımcı olabilir.
Önerilen kullanım alanları:
- Parklar
- Plajlar
- Kamp alanları
- Genel hobi aramaları
Ayrım sistemi hedefin gerçek metal türünü kesin olarak belirlemez; Target ID yalnızca değerlendirme amacıyla kullanılmalıdır.
CUSTOM – Özel Mod
Kullanıcının belirli hedefleri aramasına veya bazı hedefleri ayrım dışında bırakmasına olanak sağlayan moddur.
Örneğin:
- Cihazı CUSTOM moduna alın.
- Hassasiyeti uygun seviyeye getirin.
- İstenmeyen hedefleri ayrım segmentleri üzerinden azaltın.
- Test hedefleriyle cihazın tepkisini kontrol edin.
- Daha sonra arazi taramasına başlayın.
LEARN – Öğrenme Modu
Cihazın belirli bir hedefe verdiği tepkiyi kullanarak arama yaklaşımını öğrenmek amacıyla kullanılabilir.
Örneğin bir madeni parayı başlığın önünden geçirerek cihazın Target ID değerini gözlemleyebilirsiniz.
Önemli: Aynı metal farklı boyut, şekil, yönelim ve toprak koşullarında farklı Target ID değerleri verebilir.
4. Target ID Kullanımı

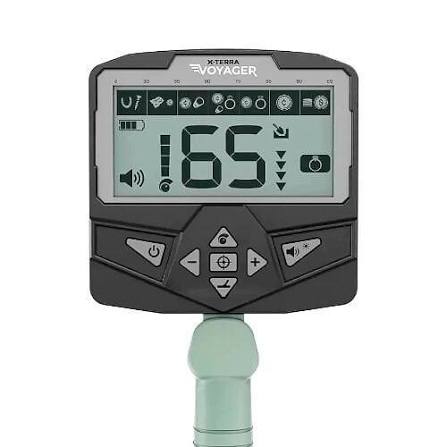

Ekranda 0–99 arasında Target ID değerleri görülebilir.
Target ID:
- Hedef hakkında fikir edinmenizi sağlar.
- Hedefleri birbirinden ayırmada yardımcı olur.
- Tek başına metalin kesin türünü veya değerini garanti etmez.
Örneğin aynı metal:
- farklı derinlikte,
- farklı açıda,
- farklı boyutta,
- mineralize toprakta
farklı değerler verebilir.
Bu nedenle yalnızca ekrandaki tek bir rakama bakarak kazı kararı verilmemelidir.
5. Pinpoint – Noktasal Tespit
Pinpoint fonksiyonu, tespit edilen hedefin yaklaşık merkezini belirlemeye yardımcı olur.
Uygulama
- Normal arama modunda hedef üzerinden birkaç kez geçin.
- Sinyalin en güçlü olduğu bölgeyi belirleyin.
- Pinpoint fonksiyonunu kullanın.
- Başlığı hedef üzerinde yavaşça hareket ettirin.
- En güçlü tepkinin geldiği noktayı işaretleyin.
- Gerekirse başlığı 90 derece farklı yönde tekrar geçirerek merkezi doğrulayın.
Bu yöntem kazı yapılacak alanın gereksiz şekilde büyütülmesini önlemeye yardımcı olur.
6. Hassasiyet Ayarı
Cihazın hassasiyet ayarı 1–5 seviyeli olarak belirtilmiştir.
Yeni başlayanlar için
Seviye 3 civarında başlanması uygundur.
Zemin sakin ve cihaz kararlıysa hassasiyet artırılabilir.
Cihaz:
- sürekli ötüyorsa,
- ekranda rastgele değerler gösteriyorsa,
- başlık hareket etmediği halde sinyal veriyorsa,
hassasiyeti bir veya daha fazla kademe düşürün.
Unutmayın: En yüksek hassasiyet her zeminde en iyi sonuç anlamına gelmez.
7. Derinlik Göstergesi
Cihazda 5 kademeli derinlik göstergesi bulunur.
Bu gösterge hedefin yaklaşık derinliği hakkında fikir vermek için kullanılır.
Ancak gerçek derinlik;
- hedefin büyüklüğüne,
- metal türüne,
- hedefin konumuna,
- toprağın mineral yapısına,
- başlık hareketine
göre değişebilir.
Bu nedenle ekran göstergesi kesin santimetre/metre ölçümü olarak değerlendirilmemelidir.
8. Arazi Arama Tekniği
En iyi sonuç için başlığı yere paralel tutun.
Doğru hareket
Sağ → Sol → Sağ → Sol
şeklinde yavaş ve düzenli süpürme hareketleri yapın.
Her süpürmede önceki tarama alanının yaklaşık %30–50’sinin üzerine gelmek, olası hedeflerin atlanma ihtimalini azaltır.
Başlığı:
- yere çok uzaklaştırmayın,
- yere vurmayın,
- aşırı hızlı hareket ettirmeyin.
9. Hedef Sinyalini Doğrulama
Bir sinyal aldığınızda hemen kazı yapmadan önce:
- Hedef üzerinden sağdan sola geçin.
- Soldan sağa tekrar geçin.
- 90 derece açı değiştirerek tekrar tarayın.
- Target ID değerinin davranışını gözlemleyin.
- Pinpoint ile merkezini belirleyin.
- Gerekli görülürse kontrollü şekilde kazı yapın.
Farklı yönlerden tekrar eden ve tutarlı sinyaller daha dikkatli incelenebilir.
10. Su Kenarında Kullanım
Verilen ürün bilgisine göre 11″ × 8.5″ DD arama başlığı 1 metreye kadar su geçirmez olarak belirtilmektedir.
Ancak:
⚠️ ÖNEMLİ
Kontrol ünitesini suya sokmayın.
Su kenarında çalışırken:
- Kontrol kutusunu sudan uzak tutun.
- Bağlantı noktalarının kuru olduğundan emin olun.
- Başlığı suya sokarken kablo ve bağlantı noktalarını zorlamayın.
- Üretici tarafından belirtilen su geçirmezlik sınırını aşmayın.
11. Farklı Arazi Koşullarında Kullanım
🏔️ Dağlık arazi
Hassasiyeti orta seviyede başlatın. Taşlı ve mineralize zeminde cihazın kararlılığını kontrol edin.
🌳 Ormanlık alan
Başlığı zemine paralel tutun ve kök, taş ve bitki örtüsüne çarpmamasına dikkat edin.
🏖️ Plaj / su kenarı
Başlığın su geçirmezlik sınırını aşmayın. Zemin nedeniyle oluşabilecek kararsızlıklarda hassasiyeti düşürün.
🏛️ Tarihi alanlar
Arama yapılacak alanın yasal izin ve koruma kurallarına uygun olduğundan emin olun. Arkeolojik alanlarda izinsiz kazı veya müdahale yapmayın.
12. Gereksiz Sinyaller İçin Kontrol Listesi
Cihaz sürekli sinyal veriyorsa:
1. Başlık bağlantısını kontrol edin.
2. Kabloyu kontrol edin.
3. Yakındaki metal nesnelerden uzaklaşın.
4. Hassasiyeti azaltın.
5. Başlığı yere daha yakın ve paralel tutun.
6. Pili kontrol edin.
7. Farklı bir bölgede tekrar test yapın.
13. Temizlik ve Bakım
Kullanım sonrasında:
- Arama başlığındaki toprağı temizleyin.
- Şaftı kuru bir bezle silin.
- Kontrol ünitesini nemden koruyun.
- Kabloyu aşırı bükmeyin.
- Bağlantı noktalarını kontrol edin.
- Cihazı doğrudan güneş altında uzun süre bırakmayın.
- Uzun süre kullanılmayacaksa pilleri çıkarın.
Kimyasal temizleyiciler, solventler veya yüksek basınçlı su kullanmayın.
14. Taşıma ve Saklama
Cihazı taşırken:
- Şaftı mümkün olduğunca kısaltın.
- Arama başlığını darbelere karşı koruyun.
- Kontrol ünitesini çanta içinde muhafaza edin.
- Kulaklık ve aksesuarları ayrı şekilde paketleyin.
- Uzun süre saklamada pilleri çıkarın.

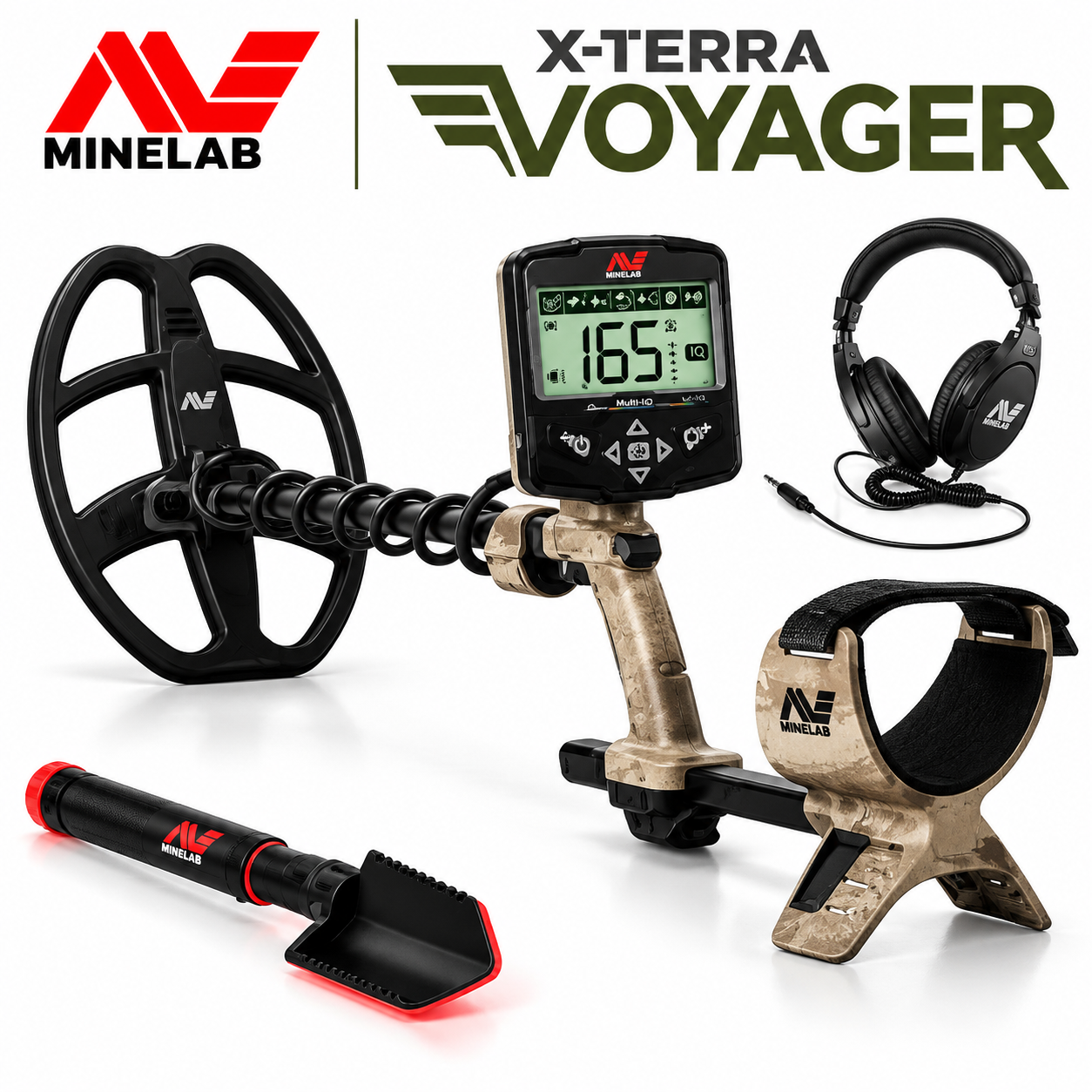

15. Kutu İçeriği
Verilen ürün bilgilerine göre kutuda:
- X-TERRA Voyager Tactical dedektör
- 11″ × 8.5″ DD arama başlığı
- 3.5 mm kulaklık
- Katlanabilir kamp küreği
- Sırt çantası
- 2 adet 9V pil
- Kullanım kılavuzu
bulunmaktadır.
16. Hızlı Başlangıç
① Pilleri takın
↓
② Arama başlığını bağlayın
↓
③ Şaft uzunluğunu ayarlayın
↓
④ Cihazı açın
↓
⑤ All Metal veya uygun arama modunu seçin
↓
⑥ Hassasiyeti orta seviyeye getirin
↓
⑦ Başlığı yere paralel tutun
↓
⑧ Yavaş süpürme hareketleri yapın
↓
⑨ Target ID değerini kontrol edin
↓
⑩ Pinpoint ile hedef merkezini belirleyin
⚠️ Önemli Kullanım Uyarıları
- Cihazı elektronik cihazların yoğun bulunduğu ortamlarda test ederken parazit oluşabileceğini unutmayın.
- Target ID değerini kesin metal türü veya değer göstergesi olarak kabul etmeyin.
- Arama başlığı su geçirmez olsa dahi kontrol ünitesini suya sokmayın.
- Yasal izin gerektiren alanlarda izinsiz arama veya kazı yapmayın.
- Tarihi ve arkeolojik alanlarda ilgili mevzuata uyun.
- Kazı yapmadan önce hedefin konumunu mümkün olduğunca kesinleştirin.
- Cihazı çocukların erişemeyeceği şekilde muhafaza edin.
