Açıklama

KoniaX Gradyometre – Ürün Kullanma Talimatı

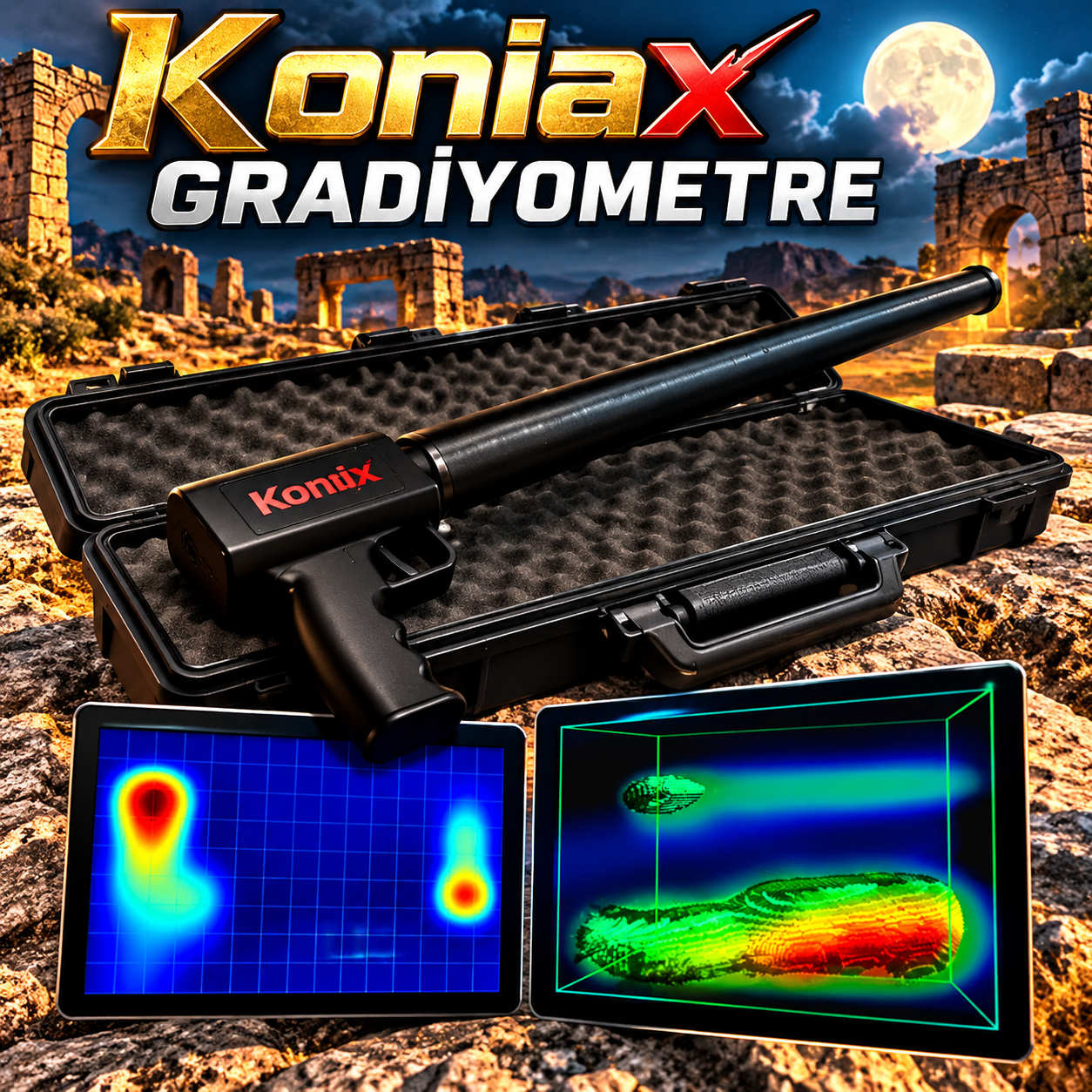

Ürün: KoniaX Gradyometre
Ürün Türü: 3D Yer Altı Görüntüleme / Manyetik Alan Ölçüm Sistemi
Kullanım amacı: Zemin taraması, manyetik alan değişimlerinin ölçülmesi ve elde edilen verilerin 2D/3D/4D yazılım üzerinden analiz edilmesi.

Not: Aşağıdaki talimat, tarafınızca paylaşılan KoniaX özelliklerine göre hazırlanmış bir kullanıcı kılavuzu taslağıdır. Cihazın gerçek çalışma parametreleri, menü isimleri, ölçüm limitleri ve güvenlik uyarıları üreticinin resmi teknik dokümanındaki bilgilerle doğrulanmalıdır.

1. Cihazı Tanıma

KoniaX Gradyometre sistemi temel olarak şu bölümlerden oluşur:

• Gradyometre sensör/gövde ünitesi
• Tutma kolu
• Mobil ekran veya telefon bağlantısı
• KoniaX görüntüleme ve analiz yazılımı
• Şarj/batarya sistemi
• Taşıma çantası ve yardımcı aksesuarlar

2. Kullanıma Hazırlık

Cihazı kullanmadan önce:

1. Bataryanın yeterli seviyede olduğundan emin olun.
2. Sensör ve bağlantı noktalarını kontrol edin.
3. Telefon/tablet kullanılacaksa şarjını kontrol edin.
4. KoniaX yazılımının kurulmuş ve bağlantının aktif olduğunu kontrol edin.
5. Tarama yapılacak alanı mümkün olduğunca metal eşyalardan, elektronik cihazlardan ve gereksiz engellerden temizleyin.
6. Tarama alanını yaklaşık bir kare veya dikdörtgen grid şeklinde planlayın.

3. Cihazın Açılması

1. Güç düğmesine basarak cihazı çalıştırın.
2. Sistem açılışının tamamlanmasını bekleyin.
3. Mobil cihaz ile bağlantıyı gerçekleştirin.
4. Yazılım içerisinden ilgili cihazı seçin.
5. Sensörlerin başlangıç durumunu kontrol edin.

Cihaz ilk açıldığında mümkün olduğunca sabit tutulmalı ve üreticinin belirttiği başlangıç/kalibrasyon işlemi tamamlanmalıdır.

4. Kalibrasyon

Doğru ölçüm için tarama öncesinde kalibrasyon yapılması önerilir.

Kalibrasyon sırasında:

• Cihazı sabit tutun.
• Yakınınızda büyük metal nesne bulunmamasına dikkat edin.
• Elektrikli ekipmanlardan mümkün olduğunca uzak durun.
• Yazılımın kalibrasyon tamamlandı uyarısını bekleyin.
• Kalibrasyondan sonra cihazı gereksiz yere hareket ettirmeyin.

Kalibrasyon başarısız olursa cihazı kapatıp uygun bir ortamda tekrar başlatın.

5. Tarama Alanının Belirlenmesi

Tarama başlamadan önce alanı planlayın.

Örnek:

10 m × 10 m alan

Alan içerisine düzenli ölçüm noktaları oluşturulur. Cihaz her noktada aynı yükseklik ve yönelimle hareket ettirilmelidir.

Tarama boyunca:

• Adımlar mümkün olduğunca eşit olmalı.
• Sensör yüksekliği değiştirilmemeli.
• Ani sağa-sola hareketlerden kaçınılmalı.
• Aynı doğrultuda düzenli ilerlenmelidir.

6. 2D Tarama

2D tarama, ölçüm değerlerinin zemin üzerinde renkli bir harita şeklinde gösterilmesini sağlar.

Uygulama:

1. Yazılımdan 2D Tarama seçilir.
2. Tarama alanının boyutları girilir.
3. Başlangıç noktası belirlenir.
4. Cihaz grid üzerinde sistematik şekilde hareket ettirilir.
5. Ölçümler tamamlandığında veriler kaydedilir.
6. Renk dağılımları ve anomali bölgeleri incelenir.

Renk farklılıkları tek başına kesin olarak metal, boşluk veya başka bir nesne anlamına gelmez. Sonuçlar tekrar ölçüm ve saha koşullarıyla birlikte değerlendirilmelidir.

7. 3D Görüntüleme

3D analiz, ölçüm verilerinin hacimsel olarak incelenmesine yardımcı olur.

1. Tarama tamamlandıktan sonra 3D Görüntüleme bölümünü açın.
2. Ölçüm dosyasını yükleyin.
3. Görüntüyü döndürerek farklı açılardan inceleyin.
4. Derinlik ve yoğunluk gösterimlerini kontrol edin.
5. Belirgin anomalilerin bulunduğu bölgeleri işaretleyin.

3D görüntüler, zemindeki manyetik farklılıkların görsel olarak değerlendirilmesine yardımcı olur; gerçek nesnenin şekli ve niteliği saha koşullarına göre ayrıca doğrulanmalıdır.

8. 4D Analiz

Desteklenen yazılım sürümünde 4D analiz bulunuyorsa, farklı ölçüm verileri zaman veya katman bazında karşılaştırılabilir.

Önerilen işlem:

Tarama → Veri Kaydetme → Tekrar Ölçüm → Karşılaştırma → Analiz

Aynı bölgenin farklı zamanlarda tekrar taranması, ölçüm değişikliklerinin incelenmesine yardımcı olabilir.

9. Anomali İnceleme

Yazılım üzerinde belirgin renk veya yoğunluk değişimleri görüldüğünde:

• Aynı bölgeyi tekrar tarayın.
• Tarama yönünü değiştirerek ikinci ölçüm yapın.
• Farklı başlangıç noktalarıyla kontrol ölçümü alın.
• Çevredeki metal ve elektrik kaynaklarını kontrol edin.
• Birden fazla taramada tekrarlanan anomalileri ayrıca değerlendirin.

Tek bir tarama görüntüsüne bakılarak kesin hedef teşhisi yapılmamalıdır.

10. Metal ve Boşluk Analizi

Kullanılan yazılım ve cihaz yapılandırmasına bağlı olarak ölçüm sonuçlarında metalik anomaliler veya zemin/boşluk farklılıkları görüntülenebilir.

Örnek analiz başlıkları:

• Metalik anomali
• Zemin farklılığı
• Boşluk/anomali
• Yapısal farklılık
• Yoğunluk değişimi

Bu görüntüler tespit/analiz göstergesi olarak değerlendirilmelidir; görüntüden hedefin kesin olarak altın, gümüş, oda, mezar, tünel vb. olduğu doğrulanamaz.

11. Telefon ve Görüntü Aktarımı

Mobil cihaz bağlantısı destekleniyorsa:

1. Telefonun kablosuz bağlantısını açın.
2. KoniaX cihazını seçin.
3. Uygulamayı başlatın.
4. Canlı görüntü ekranını açın.
5. Ölçüm sırasında bağlantının kesilmediğini kontrol edin.
6. Önemli taramaları kayıt altına alın.

12. Veri Kaydetme

Her taramadan sonra şu bilgilerin kaydedilmesi önerilir:

• Tarama tarihi
• Tarama alanı
• Alan ölçüsü
• Kullanılan tarama modu
• Tarama yönü
• Ölçüm numarası
• Görsel sonuç
• Kullanıcı notları

Dosyaları düzenli isimlendirmek sonraki analizleri kolaylaştırır.

Örnek dosya adı:
2026-09-26_Alan-A_10x10_2D-3D

13. Doğru Tarama İçin Öneriler

Daha tutarlı sonuçlar için:

• Aynı hızda ilerleyin.
• Sensörü aynı seviyede tutun.
• Grid aralıklarını değiştirmeyin.
• Ölçüm sırasında cihazı çevirmeyin.
• Büyük metal nesnelerden uzak durun.
• Elektrikli araç ve ekipmanların yanında ölçüm yapmayın.
• Şüpheli bölgelerde çapraz tarama yapın.

14. Bakım ve Temizlik

Kullanımdan sonra:

• Cihazı kapatın.
• Sensör yüzeyini kuru ve yumuşak bir bezle temizleyin.
• Bağlantı noktalarını kontrol edin.
• Nemli ortamda kullanıldıysa cihazı tamamen kurutun.
• Batarya durumunu kontrol edin.
• Cihazı taşıma çantasında muhafaza edin.

Cihazı suya veya yüksek basınçlı temizleme sistemlerine maruz bırakmayın; su geçirmezlik seviyesi üretici tarafından açıkça belirtilmediği sürece cihazı su altında kullanmayın.

15. Sorun Giderme

Cihaz açılmıyorsa:
Bataryayı, şarj bağlantısını ve güç düğmesini kontrol edin.

Telefon bağlantısı kurulmuyorsa:
Kablosuz bağlantıyı kapatıp açın, uygulamayı yeniden başlatın ve cihazı yeniden eşleştirin.

Görüntüde yoğun parazit varsa:
Kalibrasyonu tekrarlayın ve metal/elektronik kaynaklarından uzaklaşarak yeniden ölçüm yapın.

Sonuçlar tutarsızsa:
Aynı alanı farklı yönde ve aynı ölçüm aralığıyla tekrar tarayın.

16. Önemli Kullanım Uyarısı

KoniaX Gradyometre ile elde edilen görüntüler ölçüm verilerinin yorumlanmasına yardımcı olur. Bir anomalinin görüntülenmesi, hedefin türünün, derinliğinin veya değerinin tek başına kesin olarak kanıtlandığı anlamına gelmez. Özellikle arkeolojik alanlarda çalışma yapılacaksa ilgili mevzuata ve gerekli izinlere uyulmalıdır.

17. Hızlı Kullanım Özeti

Şarj et → Aç → Bağlan → Kalibre et → Alanı gridle → 2D tara → Veriyi kaydet → 3D analiz et → Şüpheli bölgeyi tekrar tara → Sonuçları karşılaştır.

“Ölç, tara, görüntüle, analiz et.”
